前置式液压扭矩扳手配备同轴驱动技术，改变传统后置式反力臂，纵向尺寸小，更合适用于狭小空间，为现场安装提供更高的灵活性 ，不必使用两个单独的工具。
LFCV液压扭矩扳手提供最广泛的扭矩输出范围，最大输出超过187794Nm
机身的设计采用一体成型设计、壳体采用超强合金材料制作，重量轻、强度、高、耐磨损、所有的转动部件均包裹在壳体中，壳体表面可承载强度达300,000PSI(2,068Mpa)
驱动轴为同轴双层花键式设计，前反作用力臂与驱动轴沿螺栓轴线相结合，可360°旋转
作用力与反作力同一轴心，互相抵消无偏载，对机身不产生扭曲力确保机体更安全，寿命更长
|
订货号 | 07 LFCV | 1LFCV | 3 LFCV | 5 LFCV | 8LFCV | 10 LFCV | 20LFCV | 35 LFCV | 50 LFCV | 30 LFCV |
|---|---|---|---|---|---|---|---|---|---|---|
最小扭矩(Nm) | 156 | 266 | 624 | 1,090 | 1,559 | 2,441 | 3,742 | 6,650 | 9,765 | 26,296 |
最大扭矩(Nm) | 1,040 | 1,741 | 4,181 | 7,267 | 10,521 | 15,921 | 24,256 | 43,156 | 62,539 | 187,794 |
精度 | ±3% | ±3% | ±3% | ±3% | ±3% | ±3% | ±3% | ±3% | ±3% | ±3% |
重量(Kq | 1.40 | 2.04 | 4.32 | 7.10 | 9.41 | 13.24 | 21.63 | 37.53 | 57.92 | 65.35 |
驱动轴 | 3/4” | 3/4” | 1" | 1~1/2" | 1~1/2" | 1~1/2" | 2~1/2" | 2~1/2" | 2~1/2" | 3~1/2" |
最大拉伸力(Kn) | 271 | 400 | 787 | 1027 | 1450 | 1601 | 2513 | 3509 | 4359 | 6672 |

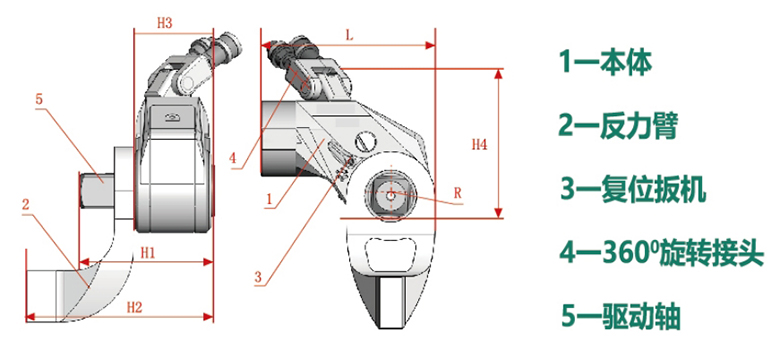

R(mm) | 25.0 | 28.6 | 38.1 | 47.2 | 52.5 | 60.3 | 66.0 | 81.0 | 100.3 | 134.9 |
L(mm) | 105.2 | 127.9 | 165.9 | 187.0 | 224.20 | 252.0 | 295.7 | 363.4 | 414.0 | 577.3 |
H(mm) | 106.9 | 124.9 | 160.2 | 188.2 | 212.7 | 236.0 | 260.6 | 313.2 | 356.4 | 511.6 |
W(mm) | 45.3 | 55.2 | 73.7 | 85.9 | 98.0 | 110.5 | 128.8 | 165.4 | 178.8 | 210.9 |
